【摘要】介紹了AMB300系列母線槽紅外測溫解決方案在某工廠密集型母線槽上的應用情況，分析了母線接頭連接處測溫應用紅外方案的可行性。
【關鍵詞】母線槽；紅外測溫；母線連接器
一、行業背景
隨著當今社會的發展和用電量的急劇上升，現代化工程設施和裝備的涌現，封閉式母線即母線槽因方便、節能、載流量大、機械強度高 、安裝靈活、壽命長等特點，逐漸取代傳統電纜，廣泛應用于室內變壓站、高層建筑和大型廠房 、車間中。 母線槽采用銅排緊壓的方式，要求散熱和絕緣性能高，而在長期運行過程中，由于負載過大或受空氣氧化、灰塵等因素的影響，致使母線槽連接處的溫度升高，加速外層絕緣的老化,引起電力故障，破壞電網運行的穩定，嚴重會產生火災事故，因此安裝一套母線槽測溫系統，對于預防安全事故、保證母線槽可靠運行具有重要意義。
安科瑞AMB300系列母線槽紅外測溫解決方案是一款非接觸式紅外測溫裝置，該系統能夠解決母線槽安全測溫、測溫問題，實時把連接器中每相溫度數據上傳后臺，實行監測、預警信息，提示管理人員應對報警點予以重視或采取必要的預防措施。
二、實施方案
2.1 應用方案

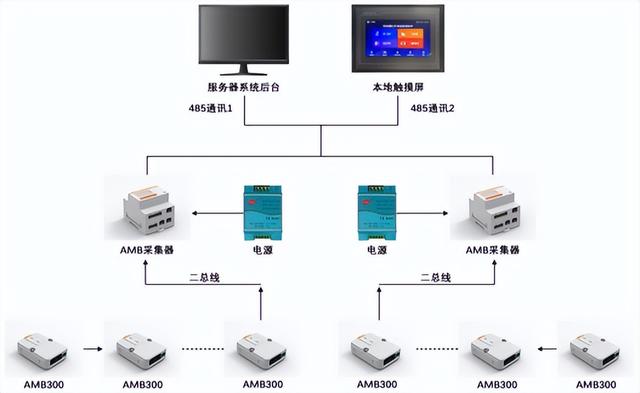

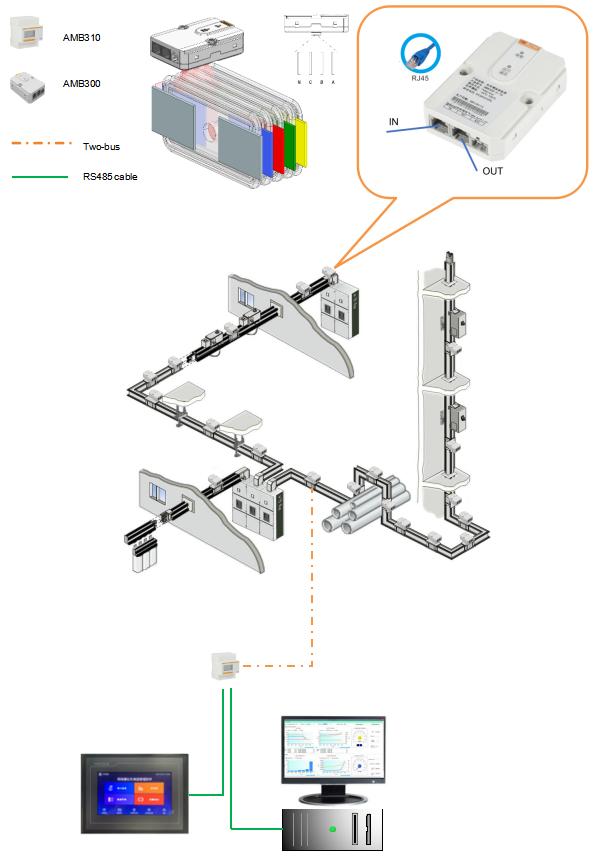

此母線槽紅外測溫解決方案由人機HMI觸摸屏，紅外測溫模塊，紅外采集器，電源模塊組成。該系統通過RS485線與本地觸摸屏和后臺監控進行通信（如下圖），系統設計遵循際標準Modbus-RTU傳輸規約，安全性、可靠性和開放性都得到了很大地提高。RS-485作為一種串行通信的接口具有傳輸距離長、速度較高、電平兼容性好、使用靈活方便、成本低廉和可靠度高等特點。

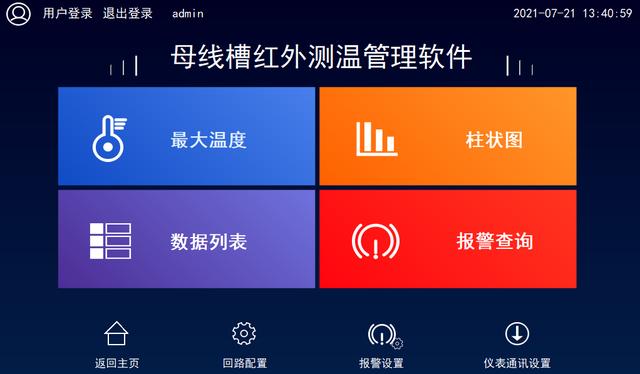

AMB300母線槽紅外測溫管理軟件主界面

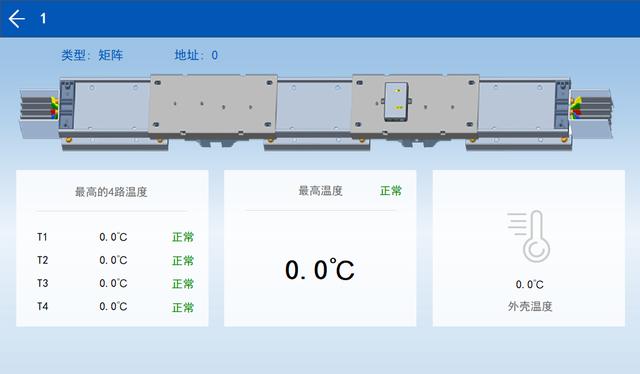

AMB300母線槽紅外測溫管理軟件子界面
2.2 功能模塊
|
名稱 | 型號 | 功能描述 |
紅外測溫模塊 | AMB300-Z | 二總線通訊、實時在線檢測1個大范圍陣列溫度。需搭配紅外測溫采集器使用，由采集器供電。 |
AMB300-Z-T | 二總線通訊、實時在線檢測1個大范圍陣列溫度、外接1路NTC測溫。需搭配紅外測溫采集器使用，由采集器供電。 | |
AMB300-Z-H | 二總線通訊、實時在線檢測1個大范圍陣列溫度、連接器處濕度。需搭配紅外測溫采集器使用，由采集器供電。 | |
AMB300-Z-TH | 二總線通訊、實時在線檢測1個大范圍陣列溫度、連接器處濕度、外接1路NTC測溫。需搭配紅外測溫采集器使用，由采集器供電。 | |
AMB300-D1 | 二總線通訊、實時在線檢測1個小范圍單點溫度。需搭配紅外測溫采集器使用，由采集器供電。 | |
AMB300-D1-T | 二總線通訊、實時在線檢測1個小范圍單點溫度、外接1路NTC測溫。需搭配紅外測溫采集器使用，由采集器供電。 | |
AMB300-D1-H | 二總線通訊、實時在線檢測1個小范圍單點溫度、連接器處濕度。需搭配紅外測溫采集器使用，由采集器供電。 | |
AMB300-D1-TH | 二總線通訊、實時在線檢測1個小范圍單點溫度、連接器處濕度、外接1路NTC測溫。需搭配紅外測溫采集器使用，由采集器供電。 | |
AMB300-D4/15 | 二總線通訊、實時在線檢測4個小范圍單點溫度，每個探頭間距15mm。需搭配紅外測溫采集器使用，由采集器供電。 | |
AMB300-D4/15-T | 二總線通訊、實時在線檢測4個小范圍單點溫度，每個探頭間距15mm、外接1路NTC測溫。需搭配紅外測溫采集器使用，由采集器供電。 | |
紅外測溫采集器 | AMB310 | 2路下行二總線通訊，可采集不超過200臺紅外測溫模塊，2路RS485通訊至監控系統或觸摸屏，DC 24V供電。 |

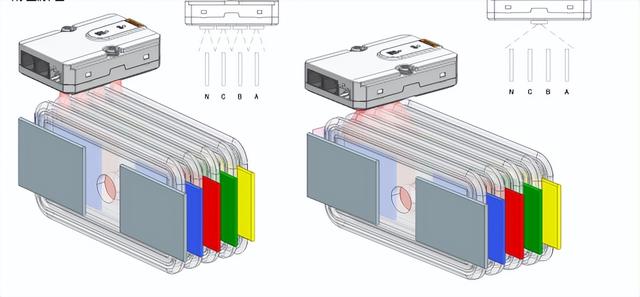

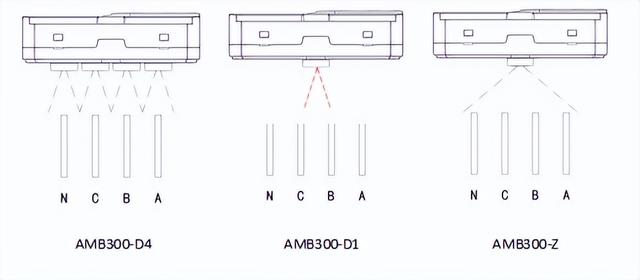

測溫原理

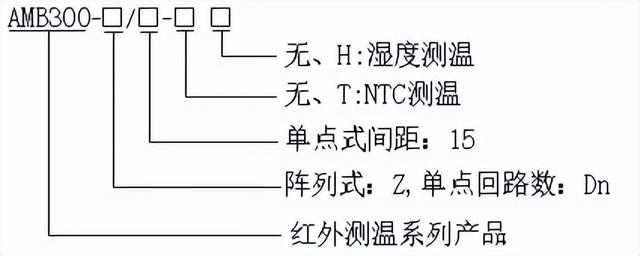

型號命名

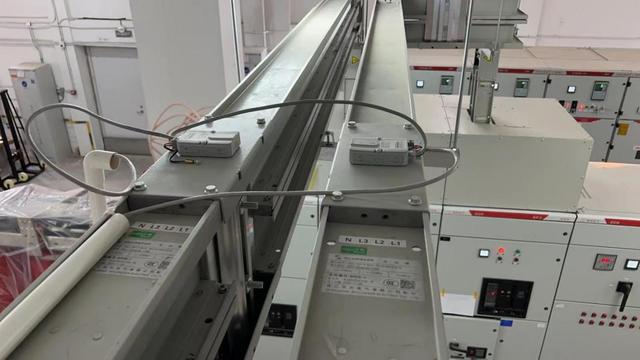

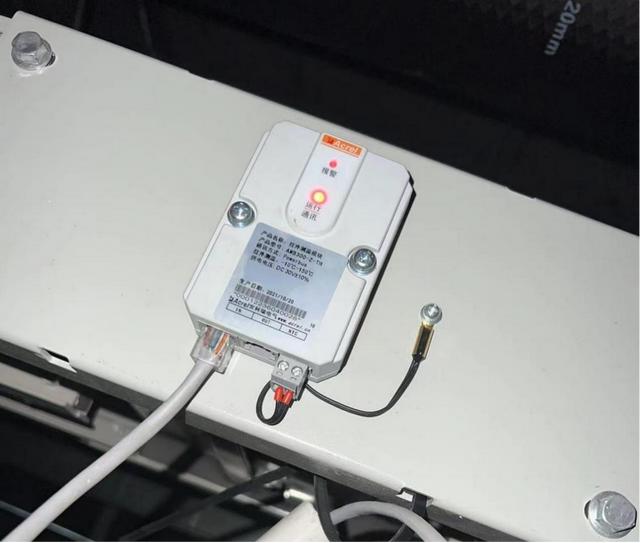

三、現場圖片
